Pompy zatapialne Mody Slim Line


Pompa  G506T


Zastosowania

- woda gruntowa
- woda zanieczyszczona
- woda z piaskiem
- odwadnianie placów budowy, wykopów, kopalni, obszarów zalanych
- pompowanie cieczy o właściwościach ściernych

DANE TECHNICZNE

Typ Moc silnika [kW] Napięcie [V] Prąd Pełnego Obciążenia [A] Wylot Wysokość podnoszenia [m] Wydajność [m3/h] Wydajność [l/min] Wolny przelot Masa [kg]
G506T 3,7 400 8,1 3" 53 30 500 6,3 mm 52

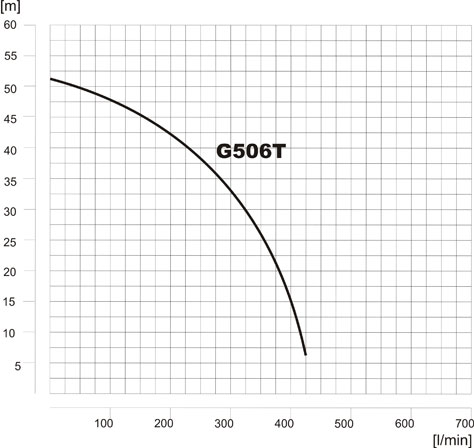

CHARAKTERYSTYKA PRACY

Kosz ssawny
ze stali nierdzewnej, wał, wirnik pompy, wylot oraz elementy konstrukcyjne z maksymalną odpornością na korozję.

Dwa typy wirnika
1) Stal nierdzewna 316 do wody morskiej i mediów korozyjnych
2) Stal nierdzewna azotowana 410 do mediów ściernych (standard).

Podwójne uszczelnienie mechaniczne
z węglika wolframu w całkowicie zamkniętej komorze olejowej z wyrównaniem ciśnienia.

Płyta ścierna
wirnika ze stali nierdzewnej (standardowo)

Dyfuzor

z wykładziną z kauczuku nitrylowego (NBR) z możliwością regulacji, optymalizuje sprawność przez cały okres eksploatacji pompy.
Dostępne opcjonalne dyfuzory z poliuretanu.

Automatyczne zabezpieczenie
przed przeciążeniem cieplnym

Cynkowe anody
chroniące dla uzyskania maksymalnego okresu eksploatacji w środowisku zasolonych cieczy.

Dostępna konstrukcja z całkowicie nierdzewnej stali 316
z uszczelnieniami mechanicznymi z węglika krzemu oraz elastomerami Viton ©.


ZASILANIE SIECIOWE

3-fazowe, 50 Hz, zasilanie prądem przemiennym. Dostępna dowolna kombinacja napięcie/częstotliwość (115/208/220/230/380/415/460/575/1000V).

ODPORNOŚĆ NA KOROZJĘ
Zewnętrzna obudowa aluminiowa w powłoce epoksydowej. Obudowa stojana wytłoczona z aluminium w powłoce epoksydowej. Dyfuzor z wykładziną z kauczuku butadienowo-akrylowo - nitrylowego. Opcja poliuretanowa. Wał: stal nierdzewna 431. Elementy konstrukcyjne: stal nierdzewna 304. Wirnik pompy: 10SS azotowana do 56HRC Zakres pH: 5–8.

ŁOŻYSKA KULKOWE
Wał wirnika osadzony na dwóch jednorzędowych, głęboko rowkowych łożyskach kulkowych. Łożyska są osłonięte smarem wysokotemperaturowym, zawierającym specjalny dodatek antykorozyjny.

ZANURZENIE
Minimalne zanurzenie 0,13 m , maksymalne 15m.

WYMIARY (Model : Średnica / Wysokość pompy):
- G 506T: 276 mm / 640 mm

USZCZELNIENIE WAŁU
Podwójne uszczelnienie mechaniczne węglik wolframu / węglik wolframu całkowicie osłonięte komorą olejową z wyrównaniem ciśnienia.

KABEL ZASILAJĄCY
Elastyczny kabel z przewodami miedzianymi, wodo - i olejoodporny, w izolacji gumowej, w osłonie neoprenowej, standardowa długość 20m typ HO7RN lub Modycab. Opcjonalnie 6-żyłowy z wyłącznikiem przeciążeniowym.

SILNIK
Silnik indukcyjny, 2-biegunowy, klatkowy do pracy ciągłej. Izolacja stojana klasy 'H' (180oC). Prędkość: 2800 obr./min przy 50 Hz. Moc znamionowa: 3,7 kW przy 50 Hz pełne obciążenie. Max temperatura pompowanej cieczy: 40°C. Max liczba cykli start/stop na godz.:15.
